脉冲布袋除尘器系统主要有哪些结构组成的

作者:河北卓越环保设备有限公司 发布时间:2017/5/28 14:35:44
脉冲布袋除尘器系统主要有哪些结构组成的:上箱体、中箱体、下箱体、排灰系统和喷吹系统等,如有疑问致电13403272333,河北卓越环保设备有限公司

   脉冲布袋除尘器具有风量处理大,除尘效率高,管理方便,是目前应用_广泛的一种除尘设备,它的结构主要可以分为上箱体、中箱体、下箱体、排灰系统和喷吹系统等。以下为卓越环保为您详细讲解一下脉冲布袋除尘器系统的结构。

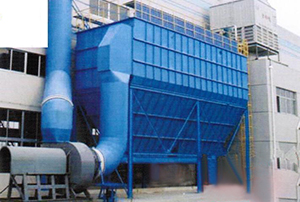

脉冲布袋除尘器的结构

1、上箱体:由上盖板和静气出风口组成

  一般小型脉冲布袋除尘器采用单层盖板,大型脉冲布袋除尘器采用双层盖板,除尘器为负压,将密封面紧贴,密封的效果较好。

2、中箱体:由花板、除尘布袋、除尘骨架、文氏管

脉冲布袋除尘器的花板采用激光加工,_了孔径、孔位和平面度。除尘滤袋和花板配合的非常合理,_了滤袋在除尘器的运行过程中,严密牢固不掉袋,并且在拆装的时方便快捷。除尘框架采用碳钢的材质,表面光滑没有毛刺,采用了自流水线制作,所有的焊点和熔点都非常的牢固。除尘框架可以根据客户的工况采取镀锌、喷塑和有机硅处理。脉冲布袋除尘器

3、下箱体:由进风口、支腿、排灰装置和检查门组成

除尘器的排灰装置可以根据粉尘容量的多少、重量、出口处物料的温度、压力的大小、粘性、腐蚀性等技术参数进行正确的选择,一般常用的几种排灰装置:

1)插板阀 装在脉冲除尘器灰斗下部作为定期卸灰用,可以单独使用,也可以和其它卸灰阀配合使用,可以做成手动插板阀、气动插板阀、电动插板阀。

2)转向阀(三通卸料阀) 需要两路交替卸料时,采用此卸料阀,用此来代替手动可旋溜管,对防尘有好处。

3)单层翻板阀 通常用作两种卸料器的中间锁气阀,一般不单独使用,我公司生产的翻板阀在转轴处采用了新密封材料,可以有效阻止粉尘的进入。

4)双层翻板阀 作为除尘器及风送卸料器卸料锁气用。间歇卸料,间歇时间可由配重来调节。因其价格便宜、易维护、使用寿命长,得到很好的推广使用。

5)星型卸料器 作为料斗或除尘器、卸料器的卸料锁气用。卸料量稳定,动作可靠,自动化程度高,气密性较好。

6)螺旋输送机 用于料斗或脉冲布袋除尘器下部灰斗定期或连续卸料、出灰用。螺旋内应有_的灰封,否则要和其他锁气器配合使用。

4、喷吹系统:由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成

1)控制仪

   控制仪是脉冲布袋除尘器的重要的控制设备,客户可以调整它的脉冲周期和脉冲宽度,_除尘器的正常运行,控制仪的质量的好坏关系到除尘器清灰的效果。

脉冲布袋除尘器常用的控制仪为WMK型无触点脉冲控制仪、QMY型气动脉冲控制仪和三轴式机械脉冲控制仪。清灰控制有手动和自动两种方式,可相互转换。自动控制采用压差(定阻)和定时及手动清灰三种控制方式,可相互转换。压差检测点分别设置在布袋除尘器的进出口总管处,当达到设定的压差值时,布袋除尘器各室按设定的顺序依次进行清灰。

这些脉冲控制仪都由人工给定脉冲周期,定时喷吹,称为定时控制。为避免喷吹次数过多,减少压缩空气、脉中阀膜片、除尘布袋等不必要的损伤,可采用自动调节清灰制度的定阻清灰控制,以_和提高脉冲布袋除尘器的技术经济性能。脉冲布袋除尘器可以采用控制柜或PLC控制柜,可通过触摸显示屏操作实时监测系统运行工况。控制柜留有输出接口,便于远程监测。

2)控制阀

  控制阀是用来开闭或切换气路的阀门。电控脉冲仪使用的是电磁阀,电磁阀是电控脉冲布袋除尘器喷吹系统的控制阀。

  脉冲阀和电磁阀连用,作为脉冲控制器的执行机构,实现脉冲清灰,使滤袋“_”,恢复过滤性能。

3)喷吹管

 所生产的喷吹管平均了每个喷嘴的压力,增加了除尘的清灰效果,_了滤袋收到的清灰压力相近,增加的布袋的使用时间。如果您想了解更多的内容可以电话13403272333联系我们的技术人员,我们会详细的为您讲解。
